Штатный размер для установки магнитолы в Renault Logan первой и второй фазы, а также нового поколения имеет стандартные параметры - 1 DIN (178 х 50 х 180 мм)

В данной статье описан процесс установки двухдиновой магнитолы на примере Renault Logan второй фазы (после 2009 г.в.) на базе штатной рамки 1DIN

На первой фазе Renault Logan (после 2009 г.в.) установка аналогична, но если на второй фазе штатную рамку можно переделать, то на первой фазе понадобится переходная рамка, см. фото:

Стоимость переходных рамок на Renault Logan в среднем 2 500 рублей.

В данной статье описан процесс переделывания рамки 1din в 2din

Для начала работ необходимо снять штатную магнитолу и пластиковую панель (рамку)

Снимаем панель на защелках, вынимаем кнопки

Обклеиваем хорошим бумажным скотчем планируемое место выреза, отмеряем нужный размер.

Физический размер стандарта 2 DIN - 178 х 100 х 180 мм.

В нашем случае получается впритык к воздуховодам и нижним кнопкам.

Далее примеряем рамку, примеряем магнитолу в рамке и вырезаем всё лишнее в посадочном отсеке

Понадобится вырезать всё, что отмечено пунктиром на фото

Данная деталь будет не нужна

В результате нехитрых хирургических операций получаем отсек для установки двухдиновой магнитолы в Рено Логан

Приступаем к установке двухдиновой магнитолы JVC AVX 736

Подключаем стандартный ISO штекер, который есть в комплекте магнитолы.

Резать провода не нужно.

Фиолетовый провод подключается к "плюсу" лампы заднего хода. Это необходимо для работы камеры заднего вида (при её установке)

Зеленый провод подключается к идущему на индикатор включенного ручного тормоза (ручника). Эта мера является страховкой от просмотра видео во время движения автомобиля. В целях безопасности крайне рекомендуется это выполнить.

При желании подключить можно к корпусу ("на массу"), тогда видео будет работать во время движения.

Закрепляем магнитолу с помощью саморезов

Так выглядит установленная магнитола с рамкой из комплекта, но без штатной пластиковой панели.

Панель придется доработать. Или установить готовую переходную рамку на 2 DIN.

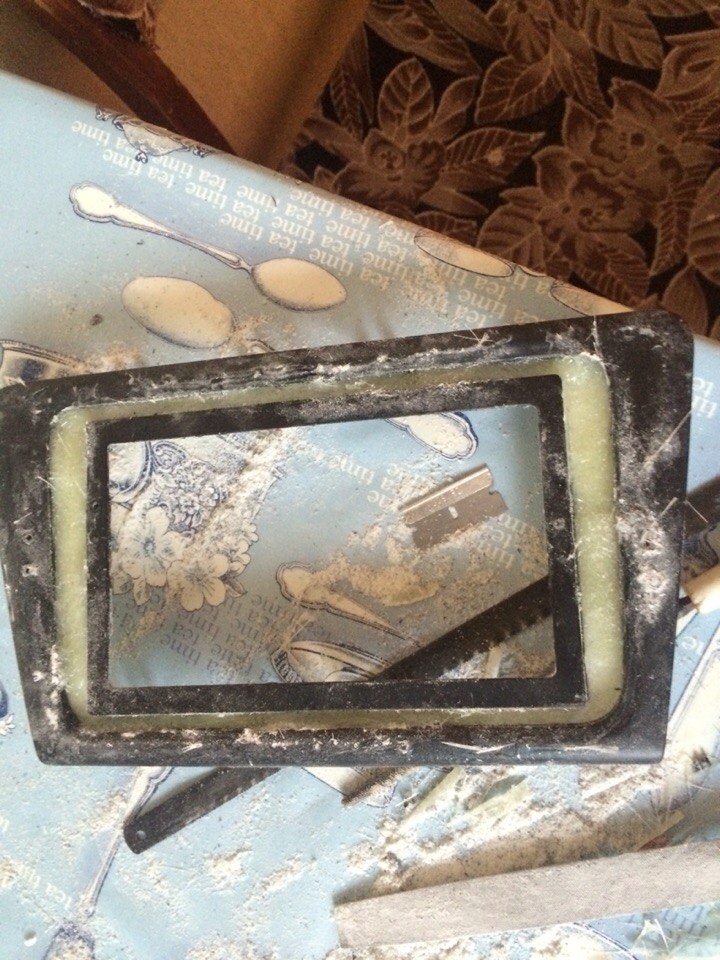

Итоговый вариант переделанной рамки для установки двухдиновой магнитолы на Logan.

В данном случае её ошкурили для последующей аквапечати.

USB-провод выводим в любое удобное место. В данном случае бардачок.

Дополнительно можно установить USB-розетку.

Полученный результат

Также смотрите видеоотчет об установке 2DIN магнитолы в Renault Logan первой фазы (до 2009 г.в.)

Автор материала: Виталий Колтаков, Алма-Ата
